Laporan 2 - Percobaan 2
.jpeg)
.jpeg)
Pada percobaan 2a kami menggunakan dua IC yaitu 74LS90 dan 7493 dimana H4 sampai H7 adalah keluaran dari 7493 dan H0 sampai H3 adalah keluaran IC 74LS90. ic 74LS90 dalam pengujian ini dapat mencetak 8 karakter dengan nilai yang tidak berurutan atau melompat, tetapi memiliki pola tertentu. IC 7493 dalam ujian ini dapat diberikan 10 poin dengan nilai yang tidak berurutan tetapi mengikuti pola tertentu. Nilai yang diberikan tidak beraturan karena CKA dan CKB IC terhubung paralel atau menerima masukan yang sama yaitu dari clock, sehingga CKA dan CKB menjadi pencacah sinkron.
5. Video Rangkaian
[Kembali]
Untuk saklar paha, logika 1 dihubungkan langsung ke VCC dan yang lainnya berlogika 0 karena terhubung langsung ke ground. Ketika logika input diatur ke B0=1, B1=1, B2=0, B3=tidak peduli, B4=1 dan B5=1. Keluaran yang dihasilkan IC 74lLS90 adalah 0 dan IC 7493 juga 0.
Ketika logika input diatur ke B0=1, B1=1, B2=tidak peduli, B3=0, B4=0 dan B5=1. Keluaran yang dihasilkan IC 74lLS90 adalah 3 4 7 8 11 12 15 0 dan IC 7493 adalah 0.
Ketika logika input diatur ke B0=0, B1=0, B2=0, B3=1, B4=1 dan B5=0. Keluaran yang dihasilkan IC 74lLS90 adalah 3 4 7 8 11 12 15 0 dan pada IC 7493 adalah serial number.
Ketika logika input diatur ke B0=0, B1=tidak peduli, B2=0, B3=tidak peduli, B4=0 dan B5=0. Keluaran yang dihasilkan IC 74lLS90 adalah 3 4 7 8 11 12 15 0 dan pada IC 7493 adalah serial number.
Ketika logika input diatur ke B0= dont care, B1=0, B2=dont care, B3=0,B4 dan B5 terpisah. Keluaran yang dihasilkan IC 74lLS90 adalah 0 dan IC 7493 memiliki serial number. Jika logika input diatur ke B0=0, B1=tidak peduli, B2=tidak peduli, B3=0, B4 dan B5, koneksi terputus. Keluaran yang dihasilkan IC 74lLS90 adalah 0 dan IC 7493 memiliki serial number.
Jika logika input diatur ke B0 = tidak peduli, B1 = 0, B2 = 0, B3 = tidak peduli, B4 dan B5, tautan akan dihapus. Keluaran yang dihasilkan IC 74lLS90 adalah 0 dan IC 7493 memiliki serial number.

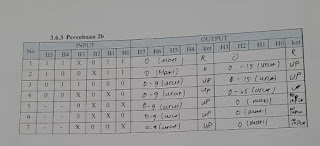

Pada percobaan 2b kami menggunakan dua buah IC yaitu 74LS90 dan 7493 dimana H4 ke H7 memberikan output 7493 dan H0 ke H3 memberikan output IC 74LS90. ic 74LS90 dalam pengujian ini dapat mencetak 8 karakter dengan nilai yang tidak berurutan atau melompat, tetapi memiliki pola tertentu. Dalam pengujian IC 7493 ini, 10 karakter dapat ditentukan dengan nilai yang tidak berurutan tetapi menunjukkan pola tertentu. Keluaran siklik terjadi karena keluaran CKA menjadi masukan CK, sehingga CKA dan CKB menjadi pencacah asinkron.
Pada switch cabang atas, logika 1 terhubung langsung ke VCC dan cabang lainnya berlogika 0 karena terhubung langsung ke ground. Ketika logika input diatur ke B0=1, B1=1, B2=0, B3=tidak peduli, B4=1 dan B5=1. Untuk IC 74LS90 keluaran yang dihasilkan adalah 0 dan untuk IC 7493 juga 0.
Ketika logika input diatur ke B0=1, B1=1, B2=tidak peduli, B3=0, B4=0 dan B5=1. Keluaran yang dihasilkan IC 7493 adalah 0 dan IC 74LS90 memiliki serial number.
Ketika logika input diatur ke B0=0, B1=0, B2=0, B3=1, B4=1 dan B5=0. Output yang dihasilkan IC 7493 adalah serial number (0-15) dan pada IC 74LS90 serial number (0-9).
Ketika logika input diatur ke B0=0, B1=dont care, B2=0, B3=dont care, B4=0 dan B5=0. Keluaran yang dihasilkan pada IC 7493 terdiri dari nomor seri (0-15) dan nomor seri IC 74LS90 (0-9).
Ketika logika input diatur ke B0=dont care, B1=0, B2=dont care, B3=0, B4 dan B5, B4 dan B5 terpisah. Keluaran yang dihasilkan IC 7493 adalah nomor seri (0-9) dan keluaran IC 74LS90 adalah 0. Jika logika input diatur ke B0=0, B1=tidak peduli, B2=tidak peduli, B3=0, B4 dan B5, koneksi terputus. Keluaran yang dihasilkan IC 7493 adalah nomor seri (0-9) dan keluaran IC 74LS90 adalah 0.
Jika logika input diatur ke B0 = tidak peduli, B1 = 0, B2 = 0, B3 = tidak peduli, B4 dan B5, koneksi akan dihapus. Keluaran yang dihasilkan IC 7493 adalah nomor seri (0-9) dan keluaran IC 74LS90 adalah 0.
1. Tuliskan pin-pin yang ada pada IC 74LS90 beserta Fungsinya:
Jawab:
*CKA: Sebagal input
*Ck B: Sebagai input
*R0(1): sebagal reset
* R0(2): Sebagal reset
*R9(1) :Sebagai reset
*R9(2) :Sebagai reset
*Q0, Q1, Q2, Q3: Sebagai Output (Q0 = LSB & Q3 = MSB)
2. Analisalah mengapa pada percobaan 2a dan 2b, tepatnya pada kondisi 5, 6 dan 7 menghasilkan output yang sama? Jelaskan.
Jawab:
pada Percobaan 2a didapatkan output H0, H1, H2, H3 mati dan 2b didapatkan output H4, H5, H6, H7 mati hal ini karena pada B5 dan B4 atau pin R tidak ada input.
3. Analisalah pengaruh clock yang ada pada percobaan 2a. Apa pengaruh kedua clock A clan B pada percobaan tersebut.
Jawab:
Efek dari clock A dan B adalah input dan menentukan apakah sirkuit dalam mode falltime atau risetime
Download file HTML [disini]
Download file video simulasi a [disini]
Download file video simulasi b [disini]
Download datasheet 74192 [disini]
Download datasheet 74193 [disini]
